弱電人必學電纜類型及電纜敷設的規定！

在現代社會，電纜如同人體的血管和神經，承擔著傳輸電力與信號的重任，廣泛應用于能源、通信、工業、建筑等各個領域。由于應用場景的多樣性和復雜性，電纜也衍生出了豐富的種類，每種都有著獨特的結構、特性和適用范圍。了解電纜的分類及其適用范圍，不僅有助于專業人士在工程中做出正確選擇，也能讓大眾對生活中無處不在的電纜有更深入的認識。

一、電力電纜：能源動脈

電力電纜是用于傳輸和分配電能的電纜，在電網建設、工廠供電、城市照明等領域發揮關鍵作用，依據絕緣材料不同，可分為以下幾種:

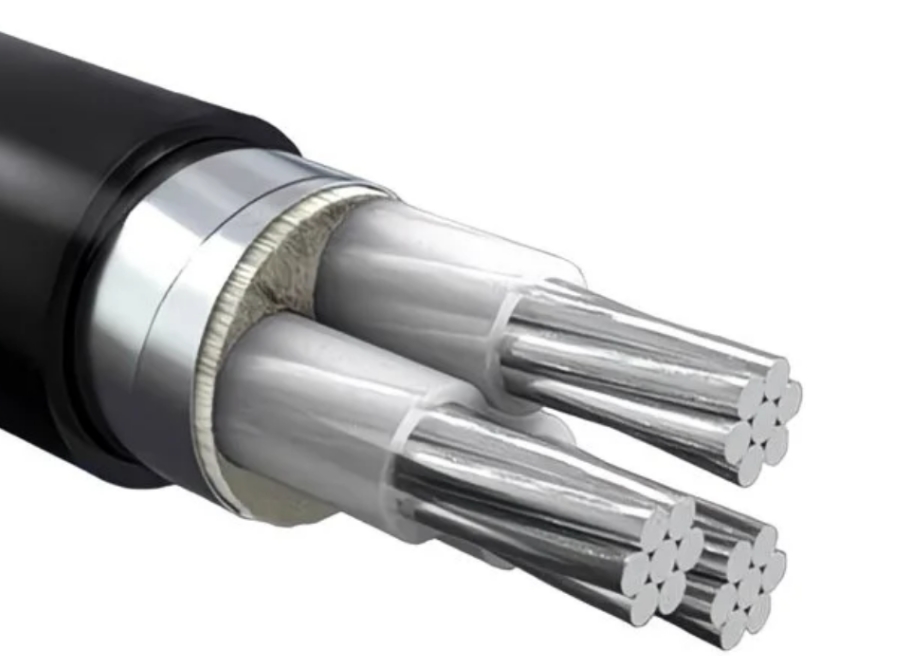

1.1、交聯聚乙烯絕緣電力電纜（XLPE）：交聯聚乙烯絕緣電力電纜是當下使用最廣泛的電力電纜之一。它具有優異的電氣性能，絕緣電阻高、介質損耗低，能有效減少電能傳輸過程中的損耗、其機械性能良好，耐熱性強，允許工作溫度較高，可達90℃，這使得它在傳輸大容量電能時表現出色。這種電纜適用于城市電網的中低壓輸電線路，如1kV、10kV、35kV的配電網，在高層建筑的供電系統中也極為常見，能夠滿足建筑物內大量的電力需求。

1.2、油紙絕緣電力電纜：油紙絕緣電力電它分為非屏蔽雙絞線（UTP）和屏蔽雙絞線（STP），UTP價格便宜，施工方便，廣泛應用于建筑物內的綜合布線系統，如辦公室、家庭的網絡布線，可滿足百兆、千兆以太網的數據傳輸需求；STP則在UTP的基礎上增加了金屬屏蔽層，抗干擾

能力更強，常用于電磁環境復雜的場所，如工業廠區的通信網絡。

1.3同軸電纜：同軸電纜由內導體、絕緣層、外導體和護套組成，內導體和外導體同軸布置。它具有良好的屏蔽性能，能有效抵御外界干擾，傳輸帶寬較寬，曾經在有線電視網絡中廣泛應用，用于傳輸電視信號。在早期的計算機網絡中，同軸電纜也作為主要的傳輸介質之一，

以太網。隨著光纖通信的發展，同軸電纜在一些領域的應用逐漸減少，但在某些特定的短距離傳輸場景和有線電視網絡的部分環節仍有使用。

1.4、光纖電纜：光纖電纜簡稱光纜，它以光導纖維為傳輸介質，利用光的全反射原理來傳輸信號。光纜具有傳輸速度快、容量大、衰減小、抗電磁干擾能力強等優點，現代通信的骨干傳輸介質。它廣泛應用于長途通信干線，如跨越城市、國家之間的通信線路；在城域網和接入網中也大量使用，實現高速寬帶接入，滿足人們對高清視頻、在線游戲、云計算等大數據量業務的需求。

1.5、控制電纜：工業神經

控制電纜主要用于傳輸控制信號，連接各種電氣設備的控制系統，在工業自動化、電力系統二次回路等領域不可或缺:

1.6、聚氯乙烯絕緣控制電纜（KVV）：聚氯乙烯絕緣控制電纜是最常見的控制電纜類型，具有良好的電氣性能和機械性能，耐酸堿、耐腐蝕，價格相對較低。它適用于一般工業自動化控制系統，如工廠的生產線控制、動力設的控制等，可傳輸模擬量信號、開關量信號等。

1.7、交聯聚乙烯絕緣控制電纜（KYJVP）：交聯聚乙烯絕緣控制電纜的絕緣性能比聚氯乙烯絕緣控制電纜更優異，能承受較高的工作溫度，抗干擾能力強，常用于對信號傳輸可靠性要求較高的場合，如電力變電站的保護和控制系統，大型化工企業的自動化控制網絡，確保在復雜電磁環境下控制信號的準確傳輸。

1.8、特種電纜：特殊場景的得力助手特種電具有特殊性能和特殊結構的電纜，滿足特殊環境和特殊應用的需求：防火電纜：防火電纜具有在火災發生時不燃燒或延緩燃燒的特性，能保證在情況下一定時間內的正常供電。它常用于對消防安全要求極高的場所，如高層建筑的消防系統、醫院的手術室、數據中心等，確保在緊急情況下關鍵設備的電力供應，為人員疏散和消防救援爭取時間。

1.9、耐寒電纜：耐寒電纜在低溫環境下仍能保持良好的柔韌性和電氣性能，適用于寒冷地區的戶外電氣設備連接，如極地科考站的供電線路、北方寒冷地區的風力發電場內部電纜，保證設備在低溫條件下正常運行。

1.10耐高溫電纜：耐高溫電纜可在高溫環境下穩定工作，如冶金工業的高溫爐旁、航空航天設備中的電氣連接等，能承受高溫而不影響其性能，確保設備在高溫工況下的可靠運行。電纜的分類豐富多樣，每種電纜都憑借自身特性在各自適用的領域發揮關鍵作用。隨著科技的不斷進步，電纜技術也在持續創新，未來將不斷涌現出性能更優、更適應復雜需求的新型電纜，為各行業發展提供堅實支撐。

二、電纜敷設注意事項

電纜敷設是一項較為復雜且關鍵的工作，以下是一些注意事項：

2.1、施工前準備

2.1.1、檢查電纜：仔細檢查電纜的型號、規格是否符合設計要求，外觀有無損傷、壓扁、扭曲等情況，同時測量電纜的絕緣電阻,確保其絕緣性能良好。

2.1.2、準備工具和材料：根據敷設方式和電纜規格，準備好相應的敷設工具，如電纜放線架、滑輪、牽引繩等，以及保護材料，如電纜保護管、防火堵料等。

2.1.3規劃路徑：合理規劃電纜敷設路徑，盡量避開高溫、潮濕、易受機械損傷的場所，同時考慮便于施工和日后維護。敷設過程中

2.1.4、電纜彎曲半徑：敷設時應嚴格控制電纜的

彎曲半徑，避免過度彎曲造成電纜絕緣層和導體損傷。不同半刑的電纜有不同的最小彎曲半徑要求，，例如，交聯聚乙烯絕緣電力電纜的最小彎曲半徑一般為電纜外徑的15倍。

2.1.5、牽引速度和力度：采用機械牽引時，要控制好牽引速度和力度，防止電纜受到過大拉力而損壞。牽引速度不宜超過15m/min，且應根據電纜的長度、重量和敷設路徑的復雜程度合理選擇牽引設備的功率。

2.16、電纜排列：多根電纜敷設時，應排列整齊，避免交叉重疊。電纜之間應保持一定的間距，以利于散熱和維護。例如，在電纜溝或橋架內敷設時，電力電纜和控制電纜應分層布置，不同電壓等級的電纜也應分開敷設。

2.1.7、保護措施：電纜穿過墻壁、樓板或道路等

易受機械損傷的部位時，應穿保護管進行保護。保護管的內徑應不小于電纜外徑的1.5倍，且應保證保護管的兩端光滑無毛刺，防止劃傷電纜。

敷設后。

2.1.8、固定電纜：電纜敷設完成后，應及時進行固定，防止電纜因外力作用而移動。在電纜溝內每隔一定距率應設罟電纜古想因外力作用而移動。在電纜溝內，每隔一定距離應設置電纜支架，將電纜固定在支架上；在橋架內，電纜應每隔2m-3m進行綁扎固定。

2.1.9、絕緣測試：再次對電纜進行絕緣電阻測試，檢查敷設過程中是否對電纜絕緣造成破壞。測試結果應符合相關標準要求，否則應查找原因并進行處理。

2.2、做好標識：在電纜的兩端、中間接頭處、轉彎處等位置應設置清晰的標識牌，注明電纜的型號、規格、起點、終點等信息，以便于日后的維護和管理。

2.21、防火封堵：對電纜貫穿的孔洞、縫隙等進行防火封堵，防止火災時火焰和煙氣通過電纜通道蔓延。可采用防火堵料、防火包等材料進行封堵，封堵應嚴密可靠。

三、電纜驗收標準

電纜驗收涉及多個方面，以下是一些主要的驗收標準：

3.1資料驗收

3.1.1、檢查電纜的產品質量證明文件，包括合格證、質量檢驗報告等，確保電纜符合相關國家標準和行業標準。

3.1.2、查看電纜的敷設記錄、絕緣電阻測試記錄

等施工過程中的技術資料，確認施工過程符合規范要求。

3.2、外觀驗收

3.2.1檢查電纜表面應光滑、平整，無明顯的劃傷、壓扁、扭曲、變形等缺陷，外護套應無破損、龜裂等現象。

3.2.2、電纜的標識應清晰、齊全，包括型號、規格、電壓等級、長度、生產廠家等信息，標識應耐磨損、耐腐蝕，在電纜使用期內不易脫落或模糊。尺寸規格驗收。測量電纜的外徑、導體直徑等尺寸，應符合產品標準和設計要求。對于多芯電纜，各芯線的絕緣厚度、線芯直徑應均勻一致。

3.2.3、檢查電纜的長度，應與合同約定或設計要求相符，誤差應在允許范圍內。

3.3電氣性能驗收

3.1.1進行絕緣電阻測試，使用絕緣電阻測試儀

測量電纜各芯線之間、芯線與外皮之間的絕緣電阻，其值應符合相關標準規定。例如，對于1kV及以下的電纜，絕緣電阻一般不低于10MΩ。

3.1.2、進行耐壓試驗，按照規定的試驗電壓和時

間對電纜進行交流耐壓或直流耐壓試驗，試驗過程中電纜應無擊穿、閃絡等異常現象。例如，10kV交聯聚乙烯絕緣電力電纜的交流耐壓試驗電壓一般為22.5kV，試驗時間為5分鐘。

3.2安裝工藝驗收

檢查電纜的敷設路徑是否符合設計要求，電纜排列是否整齊，固定是否牢固，電纜的彎曲半徑是否滿足規定。

檢查電纜中間接頭和終端頭的制作工藝，應密封良好，無滲漏現象，連接牢固，接觸電阻小，絕緣性能良好。防火封堵驗收

檢查電纜貫穿孔洞、電纜溝、橋架等部位的防火封堵是否嚴密，防火封堵材料的使用是否符合要求，封堵是否牢固可靠，能有效阻止火災蔓延。

四、電纜敷設及驗收規范標準依據

4.1、國家標準

4.1.1、《電氣裝置安裝工程電纜線路施工及驗收標準》（GB 50168-2018）：這是電纜線路施工及驗收的重要標準，規定了電纜及附件的運輸與管、電纜線路附屬設施的施工、電纜敷設、電纜線路防火阻燃設施施工、工程交接驗收等方面的要求。

4.2《電力工程電纜設計標準》（GB 50217-2018）：對電纜的選型、敷設方式、電纜通道的設計等作出規定，為電纜敷設提供設計依據。

4.3《電力設計總規范》（GB 50293-2015）：制定了電纜敷設工程的設計規范和驗收準則。

4.3行業標準

·《110kV及以下電力電纜線路工程施工及驗

收規范》（DL/T 5470-2016）：針對110kV及以下電力電纜線路工程，對電纜鋪設、接頭制作等關鍵工藝提出詳細要求。
