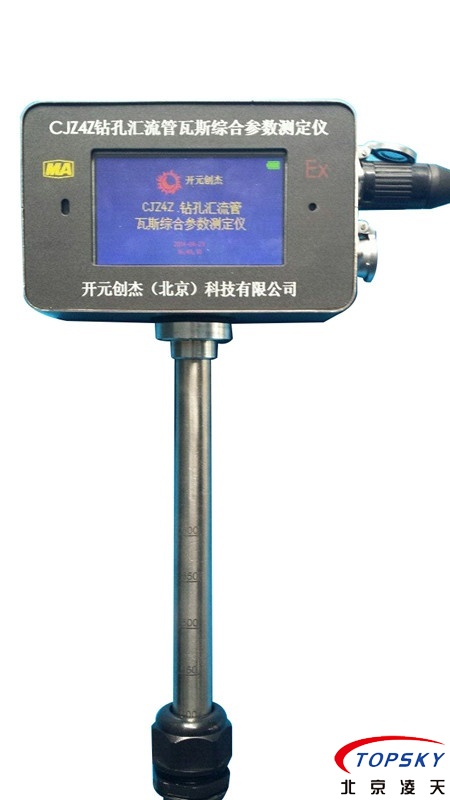

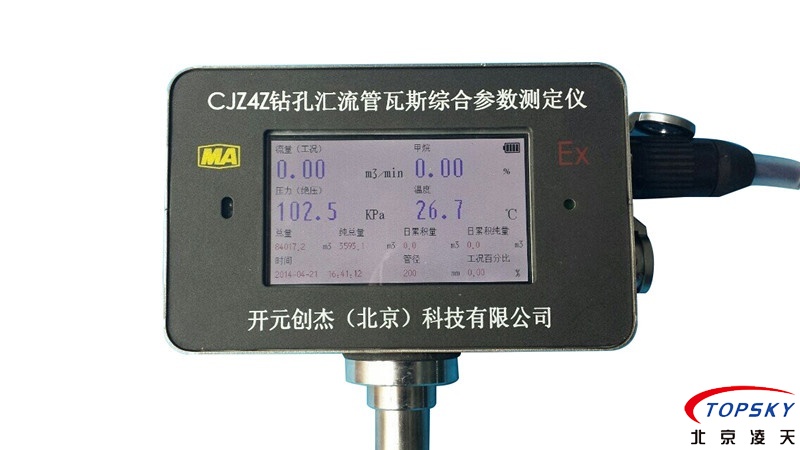

CJZ4Z
鉆孔匯流管瓦斯綜合參數測定儀
研發：開元創杰（北京）科技有限公司

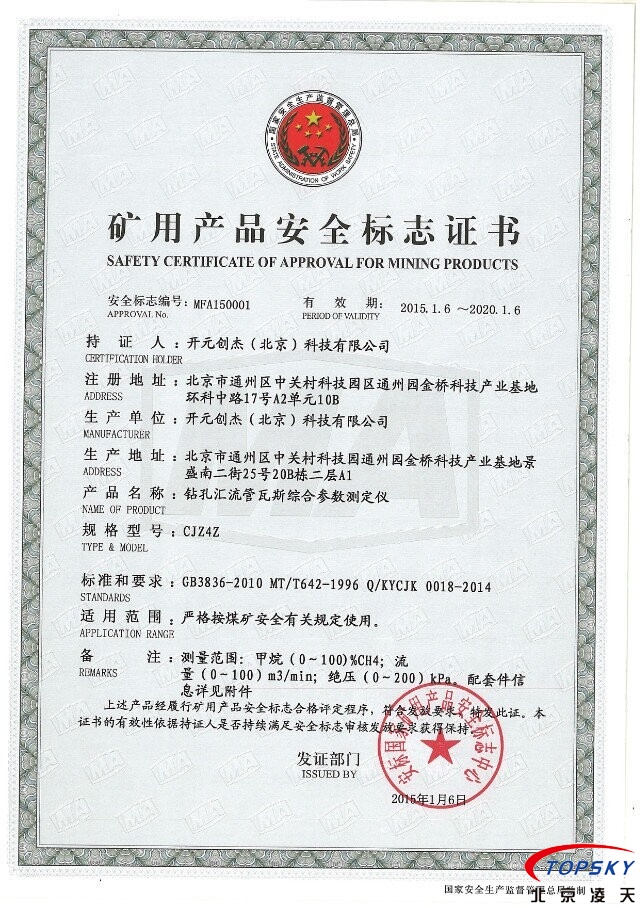

煤安證號：MFA15001

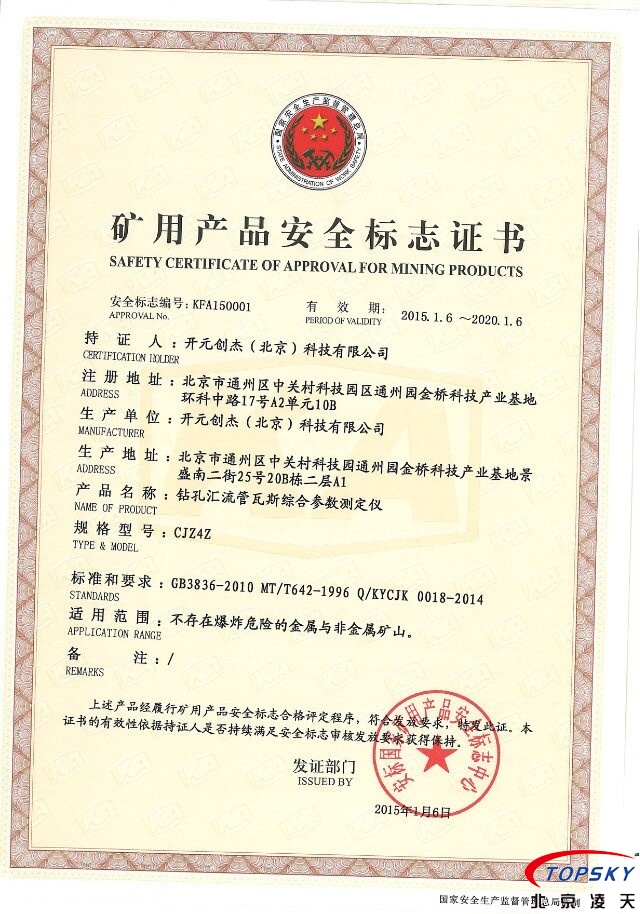

礦安證號：KFA150001
產品簡介
CJZ4Z鉆孔匯流管瓦斯綜合參數測定儀采用全新的流量檢測技術，全面解決了鉆孔瓦斯監測的技術難題，是鉆孔瓦斯抽采效果評判的首選設備，能夠在線實時監測鉆孔及匯流管內甲烷濃度、流量、管道壓力、管道氣體溫度等參數。
性能特征
直接插入式測量，無需法蘭，無需對管道進行切斷處理！
測量腔內無阻擋和轉動部件，無阻力，即使鉆孔瓦斯流量低至0.003m3/min也能準確測量。
不受粉塵、水汽等影響，測量精確。
具備工況、標況模式設定功能，可設置儀器輸出模式。
|
直接插入式測量，無需法蘭，無需對管道進行切斷處理！ |
技術參數
1分辨率
a)流量：0.01m3/min；
b)甲烷：（0.00～100.00）分辨率0.01%CH4。
c)絕壓：0.1kPa；
d)溫度：0.1℃。
2基本誤差
|
參數 |
測量范圍 |
允許誤差 |
|
流量（m3/min） |
0.001～100.000 |
不超過±2 %FS |
|
甲烷（%CH4） |
(0.00～1.00)%CH4 |
±0.06%CH4 |
|
(＞1.00～100)%CH4 |
真值的±6% |
|
|
絕壓（kPa） |
(0～200) kPa |
±2.0%（F.S） |
|
溫度（℃） |
-20℃～80℃ |
功能項 |
3測定儀的本安參數： Ui: DC19.2V,Ii:250mA, Ci:0uF， Li: 0mH。
4信號輸出：
輸出信號制式：頻率型：（200～1000）Hz(脈沖寬度大于0.3 ms)；
數字信號型：傳輸方式：半雙工，RS485，傳輸速率：9600bps，電平不小于3V。
5額定工作電壓：18V DC
功耗：≤1.1W (60mA DC18.6V)
數字型：≤2.2W (120mA DC18.6V)頻率型
電壓允許波動范圍：9V～24V DC
